一、卡盘电加热管简介

卡盘加热管是由多支加热管焊接在法兰上集中加热。主要用于敞开式、封闭式的溶液箱和循环系统中加热用。具有以下几个优点： 表面功率大，使空气加热表面负荷的2～4倍。

二、卡盘加热管应用场景

卡盘电加热管主要应用于：

石油、化工、食品、机械等行业各类储罐、容器、油箱内物料保温和加热。连接方式可采用法兰式或螺纹端面密封。

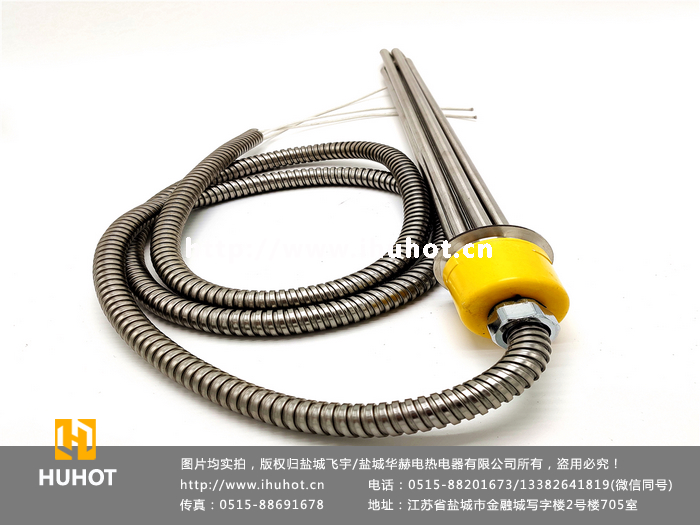

三、卡盘加热管产品图片

四、卡盘加热管概述

概述及工作原理

卡盘加热管（也称插入式电加热器）：是采用U型管状电热元件，依据加热不同介质设计规范，按照功率配置要求装配在法兰盖上，插入需加热物料中，发热元件工作时所发出的大量热量传导给被加热介质使介质温度升高，达到所需的工艺要求。当介质温度达到工艺要求的设定值时，控制系统根据温度传感器信号，经PID运算后调节电加热器输出功率，对发热元件的电阻性负载实现温度控制。使介质温度均匀，达到所需要求；当发热元件超温或低液位时，发热元件的联锁保护装置立即切断加热电源避免发热元件烧坏，延长使用寿命。

五、卡盘加热管产品优势

1、卡盘加热管，具有多重的保护系统，可加套管或防爆罩壳，安全可靠；

2、卡盘加热管管体积小、加热功率大，是空气加热表面负荷的2~3倍；

3、卡盘加热管可在各种场合对各种介质进行加热，如防爆场合等；

4、卡盘加热管可控性强：加热系统可以配备控制柜全自动化控制。

5. 我司产品获得德国权威认证机构-莱茵机构 CE认证证书，远销各国。【1.了解德国莱茵机构  2.查看CE证书与报告】

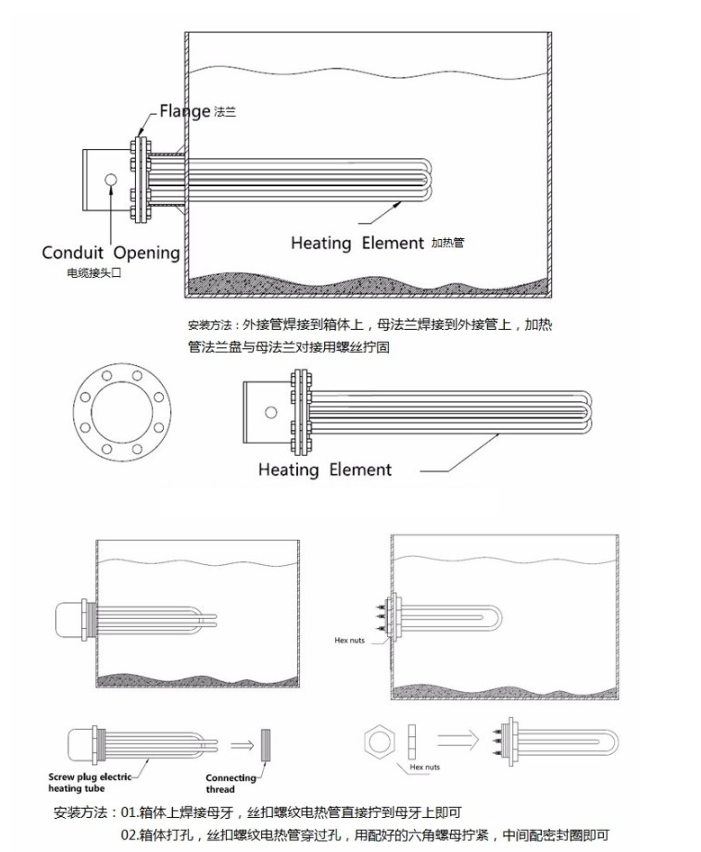

六、卡盘加热管安装示意图或注意事项

注意事项：

1. 请勿使用不稳定的容器，安装卡箍式电加热管前需确定好容器的放置是否平稳，然后再将其安装、固定。因为放置不平稳的容器容易打翻，倾倒液体，造成卡箍式电加热管干烧，引起火灾、触电等危险；

2. 请勿将卡箍式电加热管置于缺水、有沉玷污的加热容器中使用，将卡箍式电加热管置于杂质比较多的液体里加热，容易使其因表面结垢、自身产生的热量不能及时的散发出去而导致卡箍式电加热管损坏（若结垢比较严重，可以采用防水垢电加热管），同时也要保证加热液体不得低于正常的液面标准，否则也将可能损坏加热管、发生火灾等危险；

3. 请勿随意安装在湿度高的送风口，安装在湿度高的送风口很容易使得电加热管受潮、绝缘下降，可能造成漏电、触电等危险；

七、卡盘加热管订购须知

订购卡盘加热管时需要告诉我们以下参数，以便我们立即给您报价：（若有图纸或图片提供更好）

1、电压

2、功率

3、管径

4、几个U型管组成（正常都是由1、2、3个U型电加热管组成）

5、单边长度

6、六角丝扣螺纹选择（常用的G1.0、G1.5、G2.0等，也可非标定制，根据客户要求）

7、材质（管材质、丝扣材质）

8、安装方式（水平安装、垂直安装或其他安装方式）

9、水位情况（为了避免发热区干烧，需要知道水位情况）

10. 水质如何，若之前使用过，告诉我们之前的水箱电加热管使用情况，寿命以及已损坏的水箱电加热管的图片

11. 卡盘电加热管安装的容器中需要承受的压力，无特意说明，均按照1.0Mpa设计
