380V电加热管有3种接线方式，分别是：并联、三角形接法（角接）、Y型接线法（星型接法）。

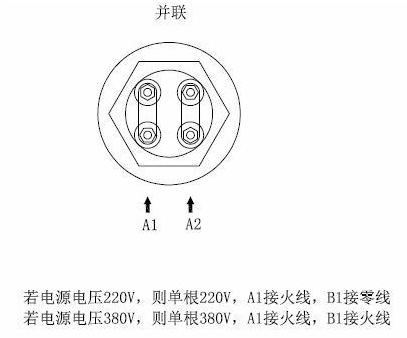

并联

并联的时候单根管子的电压与最终接好后接的总电压是相等的。可以用任意一侧作为接线点:如图所示。

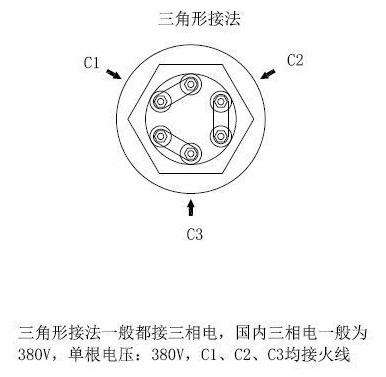

三角形接法(角接)

三角形接法的时候，是指加热管的每根管子接线端子，首尾相连，然后形成3组，最终接线。三角形接法的时候，相电压=总电压

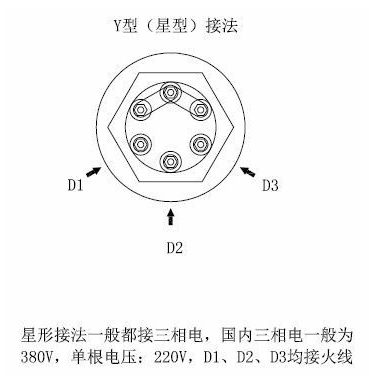

Y型接线法（星型接法）

星型接法的时候，是将加热管的一侧接线柱都连成一排，另外一侧的接线柱分成3组接线点然后接线。星型接法的时候，相电压=总电压/√3(√3及1.732数值)

如，总电压为380V，那么相电压380/1.732大约就是220V。

380v电加热管接线图就介绍到这里，380v电加热管接线常用三角形接线或星型接线，对电加热管接线有不明白的可以参考下。
